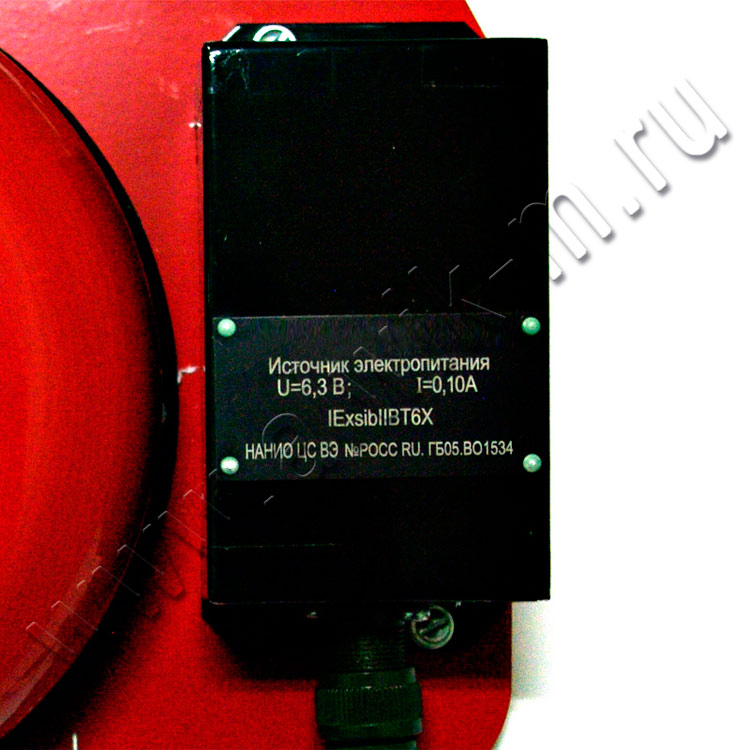

Автономный источник питания УЗА-2МК06

1. Основные технические характеристики

1.1 Электропитание – автономный источник электропитания с искробезопасным выходом:
- напряжение, В 6,3;
- отклонение напряжения % -10/+0,5.

1.2 Емкость аккумуляторных батарей источника электропитания, А/Ч, не менее 3,0.

1.3 Максимальный ток потребления от источника электропитания, А, не более 0,06.

1.4 Габаритные размеры мм, не более:
- источник электропитания 130 х 60 х 45.

1.5 Масса, кг, не более:
- источник электропитания 0,6;

1.6 Срок службы, при периодической подзарядке аккумуляторов автономного источника электропитания, год 6.

1.7 Температура окружающей среды, °С, от –30 до +40.

1.8 Относительная влажность окружающей среды при температуре 35 °С, %, не более 98.

2. Гарантии изготовителя

2.1 Предприятие–изготовитель гарантирует соответствие УЗА требованиям УЗА-2МК.00.000 ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

2.2 Гарантийный срок устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.

3. Сведения о рекламациях

3.1 При выявлении неисправности или отказе в работе УЗА в период гарантийных обязательств, потребителем составляется акт с указанием предполагаемой причины отказа, который вместе с неисправным устройством и его паспортом направляется предприятию-изготовителю для ремонта или замены.

3.2 В случае, если отказ в работе УЗА в период гарантийного обязательства произошел по вине потребителя, то ремонт или замена УЗА производятся за счет потребителя.

4. Основание на изготовление и применение

4.1 Сертификат соответствия №EAЭС RU C-RU.EX01.В.00126/19 от 13.11.2019г

5. Сведения об установке УЗА

5.1 Автономный источник питания должен быть надежно закреплен (2 винта М4) на основании устройства заземления и, с помощью разъема, подсоединен к нему. Схема подключения приведена на рис.2.

6. Сведения о подзарядке источника электропитания

6.1 Разряд источника электропитания приводит к отсутствию свечения светоиндикатора и подключения проводника заземления на корпус устройства заземления. Поэтому необходимо периодически проводить подзарядку источника электропитания.

6.2 Внимание! Подзарядку источника электропитания проводить во взрывобезопасном помещении. Схема подключения приведена на рис.3.

6.3 Источник электропитания необходимо демонтировать с устройства заземления, отвернув разъем, перенести во взрывобезопасное помещение и провести его подзарядку.

6.4 Рекомендуемый режим подзарядки:
Ток – 300-350 мА;
Время – 10-14 час.
