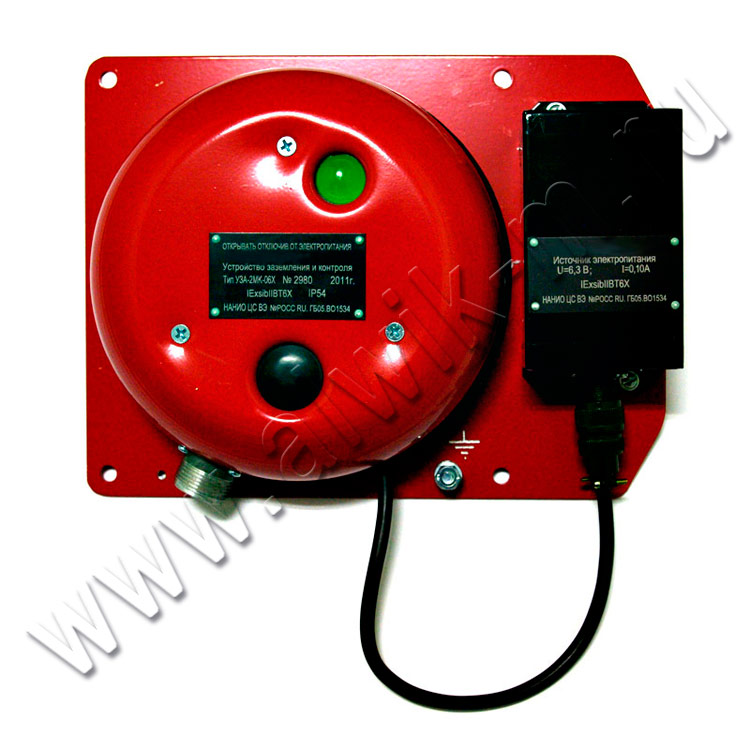

Заземляющее устройство УЗА-2МК-06 (автономный источник питания)

1. Общие сведения об УЗА-2МК06

1.1 Устройства заземления и контроля серии УЗА-2МК модели 06 (УЗА-2МК-06) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

1.2 УЗА выполнено в соответствии требованиями ТР ТС 012/2012"О безопасности оборудования для работы во взрывоопасных зонах", ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ 22782.3-77, комплектом конструкторской документации УЗА-2МК.00.000-04, согласованной и утвержденной в установленном порядке, имеет «специальный» и «искробезопасная электрическая цепь»,- видывзрывозащиты, Ех маркировка 1ExsibIIBT4 Gb X и может устанавливаться во взрывоопасных зонах помещений класса В-1Г и наружных установок, согласно другим нормативным документам регламентирующим применение электрооборудования во взрывоопасных условиях.

1.3 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды -30 °С до +40 °С.

2. Основные технические данные и характеристики УЗА-2МК 06

2.1 Электропитание - автономный источник электропитания с искробезопасным выходом
- Напряжение, B - 6,3
- Отклонение напряжения % – 10/+0,5

2.2 Емкость аккумуляторной батарей источника электропитания, А/Ч - не менее 3,0

2.3 Максимальный ток потребления от источника электропитания, А - не более 0,06

2.4 Параметры искробезопасной цепи:
- Напряжение, В - не более 6,7
- Ток, А - не более 0,015

2.5 Длина проводника заземления, м - не менее 5

2.6 Габаритные размеры мм, не более
- Устройство заземления - 190x250x70
- Источник электропитания – 130x60x45

2.7 Масса, кг, не более:
- Устройство заземления - 1,3
- Источник электропитания - 0,6
- Проводник заземления - 1,2

2.8 Срок службы, при периодической подзарядке аккумуляторов автономного источника электропитания, год - 6

2.9 Температура окружающей среды, °C – -30, до +40

2.10 Относительная влажность окружающей среды при температуре +35 °С, % - не более 98

2.11 УЗА в упаковке для транспортирования выдерживают:
Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
- Температуру, °С – от -50 до +50
- Влажность при температуре +35 °С, % - 95 +/- 3.

3. Комплектность УЗА-2МК 06

3.1 В комплект поставки УЗА входит:
- Устройство заземления - 1 шт.
- проводник заземления (5м) - 1 шт.
- источник электропитания - 1 шт.
- зарядное устройство - 1 шт.
- комплект монтажный - 1 компл.
- инструкция - 1 экз.
- паспорт - 1 экз.

4. Свидетельство о приёмке УЗА-2МК 06

Устройство заземления и контроля серии УЗА-2МК модель 06, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

5. Гарантия изготовителя

5.1 Предприятие – изготовитель гарантирует соответствие устройства заземления и контроля типа УЗА требованиям УЗА-2МК.00.000 ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

5.2 Гарантийный срок устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.

6. Сведения о рекламациях

6.1 При выявлении неисправности или отказе в работе УЗА в период гарантийных обязательств, потребителем составляется акт с указанием предполагаемой причины отказа, который вместе с неисправным устройством и его паспортом направляется предприятию-изготовителю для ремонта или замены.

6.2 В случае, если отказ в работе УЗА в период гарантийного обязательства произошел по вине потребителя, то ремонт или замена УЗА производятся за счет потребителя.

6.3 Регистрируются все рекламации.

7. Основание на изготовление и применение

7.1 Сертификат соответствия №EAЭС RU C-RU.EX01.В.00126/19 от 13.11.2019г

8. Сведения об установке УЗА

8.1 При монтаже УЗА необходимо руководствоваться:

• ПУЭ-98 «Электроустановки во взрывоопасных зонах».

• ПТЭ и ПТБ предприятия

8.2 Перед монтажом, УЗА должно быть осмотрено. При этом необходимо обратить внимание на отсутствие повреждений внешней оболочки, отсутствие повреждений кабеля питания на наличие табличек маркировки взрывозащиты и знака заземления

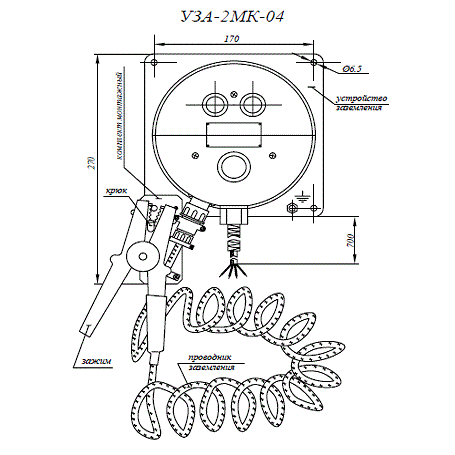

8.3 Устройство заземления и контроля устанавливается рядом с устройством налива (слива), желательно с левой стороны по ходу движения автоцистерны, на высоте 1,5 – 1,7м от земли. Проводник заземления, со стороны устройства заземления, должен быть жестко закреплен к элементам крепления устройства заземления, свернут в кольцо диаметром не менее 1м. и надет на крюк (см. рис.3).

8.4 Устройство заземления должно быть надёжно закреплено и заземлено. Сопротивление между устройством заземления и контуром заземления, должно быть не более 10 Ом. Места подсоединения должны быть тщательно зачищены, и после крепления покрыты слоем антикоррозийной смазки.

8.5 Проводник заземления, с помощью разъема, должен быть подсоединен к устройству заземления и опломбирован.

8.6 Схема электрического подсоединения УЗА показана на рис.2.

8.7 На автоцистерне должно быть подготовлено место для установки зажима проводника заземления. Это пластина (сторона уголка, балки, швеллера и т.п.) с размерами 25 Х 25 и толщиной не более 15 мм.

8.8 Место для установки зажима проводника заземления на автоцистерне должно быть тщательно зачищено (с обеих сторон) от грязи, краски и коррозии и покрыто слоем антикоррозионной смазки.

8.9 Электроды зажима проводника заземления должны быть чистыми (очищены от грязи и покрыты антикоррозийной смазкой) и иметь стабильный электрический контакт с автоцистерной обоими электродами.
